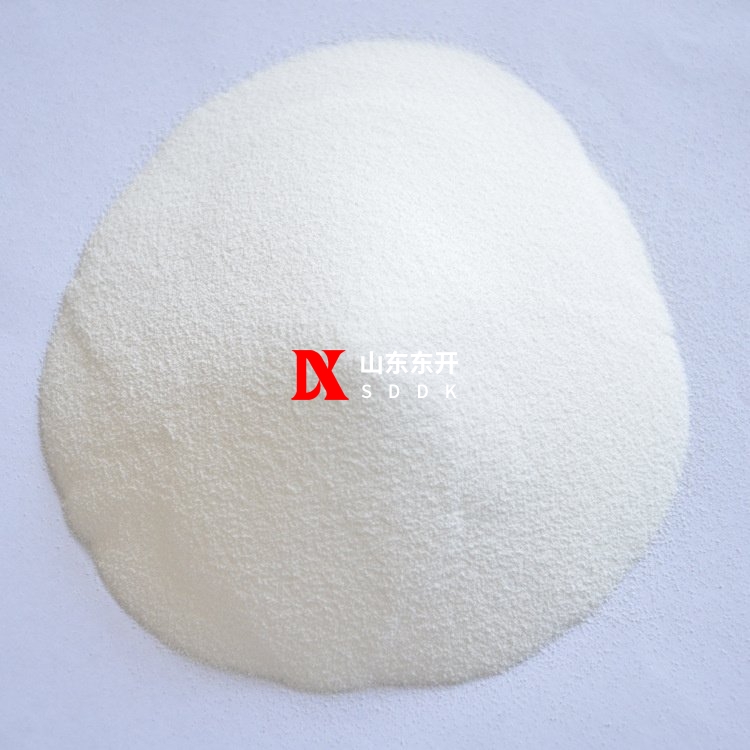

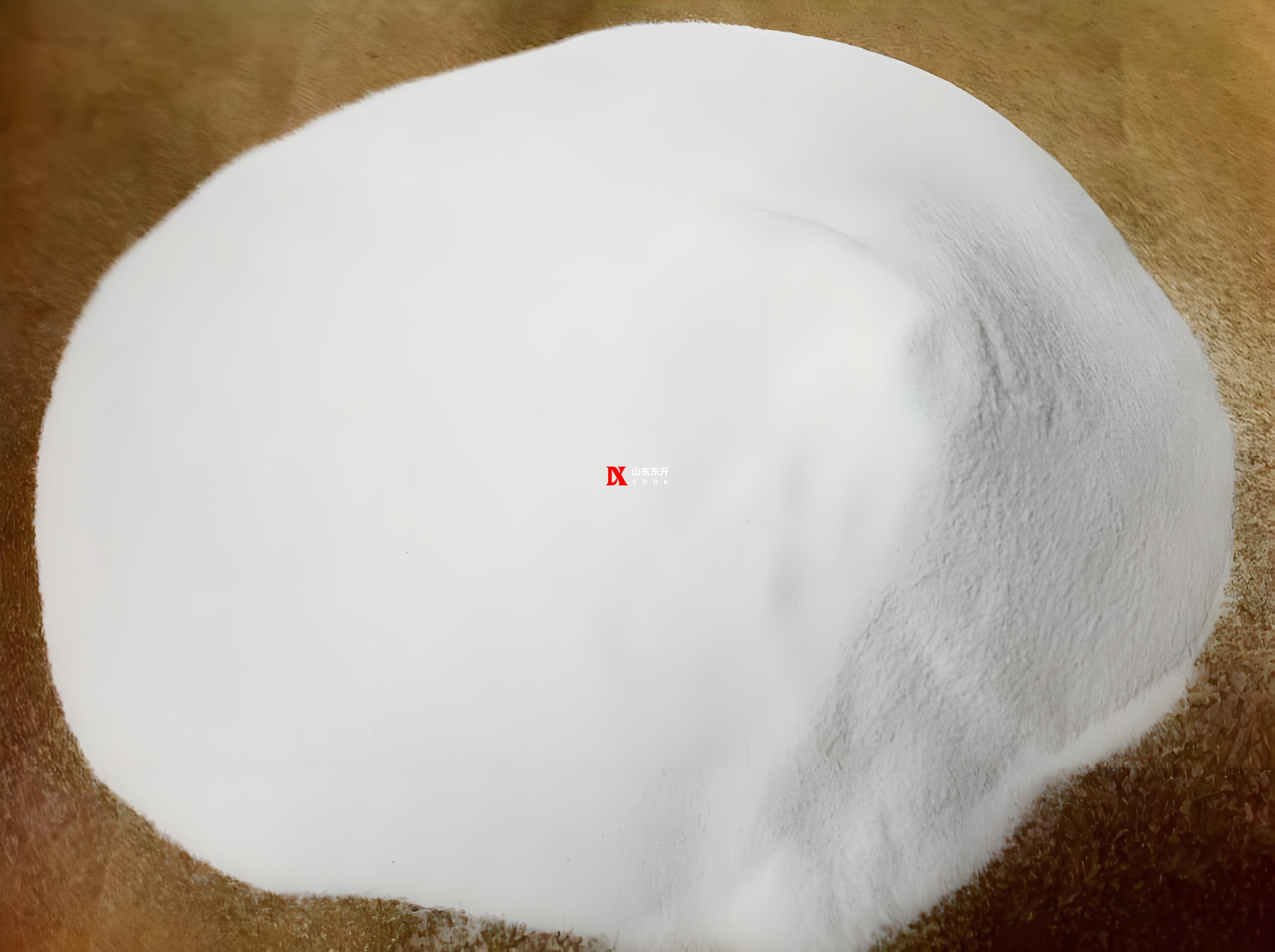

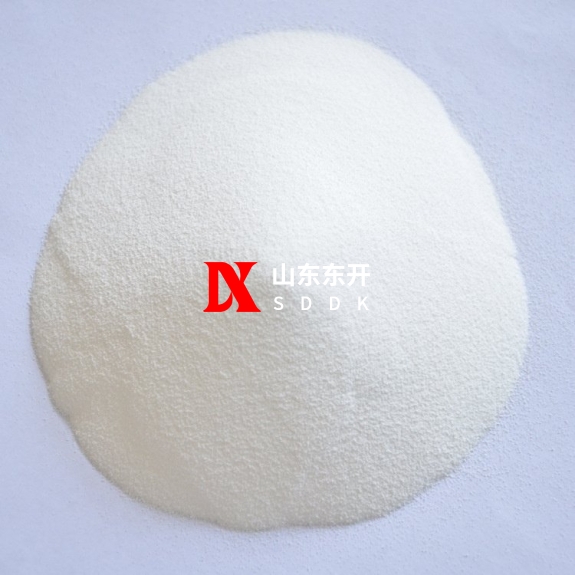

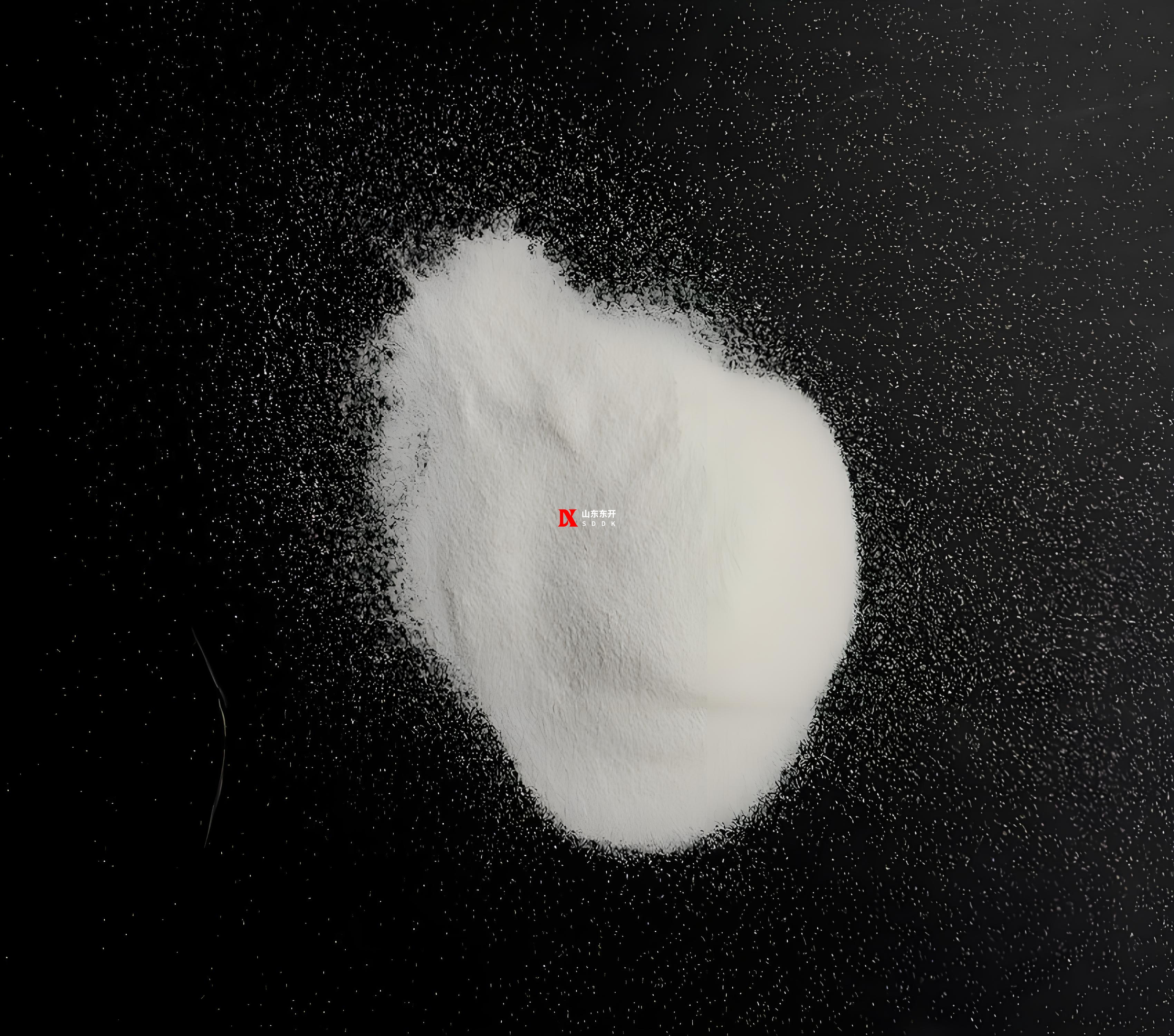

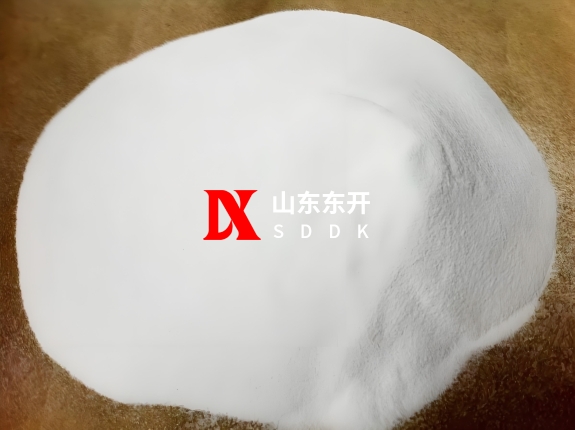

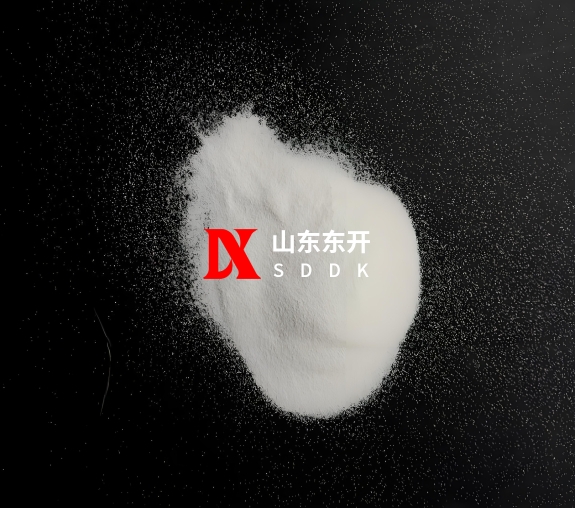

聚氯乙烯（Polyvinyl chloride），简称PVC，是氯乙烯单体在过氧化物、偶氮化合物等引发剂，或在光、热作用下经自由基聚合而成的聚合物。 [18]其外观为白色粉末，无毒无臭，相对分子质量一般在5万~11万（工业生产的纯PVC），相对密度为1.35~1.45，吸水率和透气性都很小（纯PVC），不溶于水、汽油、酒精、氯乙烯，溶于酮类、酯类和氯烃类溶剂。聚氯乙烯具有良好的耐化学腐蚀性，电绝缘性较好，但耐冲击性不好，对氧、热都不稳定，很容易发生降解。

聚氯乙烯为微黄色半透明状，有光泽。透明度胜于聚乙烯、聚丙烯，差于聚苯乙烯，随助剂用量不同，分为软、硬聚氯乙烯，软制品柔而韧，手感粘，硬制品的硬度高于低密度聚乙烯，而低于聚丙烯，在屈折处会出现白化现象。稳定；不易被酸、碱腐蚀；对热比较耐受。

聚氯乙烯对光、热的稳定性较差。软化点为80℃，于130℃开始分解。在不加热稳定剂的情况下，聚氯乙烯100℃时即开始分解，130℃以上分解更快。受热分解出放出氯化氢气体（氯化氢气体是有毒气体）使其变色，由白色→浅黄色→红色→褐色→黑色。

密度：1380kg/m³

杨氏弹性模量（E）：2900-3400MPa

拉伸强度（σt）：50-80MPa

断裂伸长率：20-40%

玻璃转变温度：87 ℃

熔点：212 ℃

软化温度：85 ℃

导热率（λ）：0.16 W/(m·K)

热膨胀系数（α）：8×10-5 /K

热容（c）：0.9 kJ/(kg·K)

吸水率（ASTM）： 0.04-0.4

      折射率：1.52~1.55
