粉煤灰是由燃料(主要是煤)燃烧过程中排出的微小灰粒。其粒径一般在1～100μm之间。又称粉煤灰或烟灰。由燃料燃烧所产生烟气灰分中的细微固体颗粒物。如燃煤电厂从烟道气体中收集的细灰。飞灰是煤粉进入1300～1500℃的炉膛后，在悬浮燃烧条件下经受热面吸热后冷却而形成的。由于表面张力作用，飞灰大部分呈球状，表面光滑，微孔较小。一部分因在熔融状态下互相碰撞而粘连，成为表面粗糙、棱角较多的蜂窝状组合粒子。飞灰的化学组成与燃煤成分、煤粒粒度、锅炉型式、燃烧情况及收集方式等有关。飞灰的排放量与燃煤中的灰分直接有关。据我国用煤情况，燃用1t煤约产生250～300kg粉煤灰。

飞灰是煤粉在高温(1300～1500℃)中燃烧、冷却而形成。大部分呈球状，表面光滑，微孔较小。部分颗粒因熔融时粘连，表面粗糙、棱角多呈蜂窝状组合粒子。一般指燃料燃烧所产生的烟道气中的任何固体颗粒，有时也包括在水泥生产过程中悬浮在空气中的颗粒状物质。它的化学组成变化很大，与燃料类型、燃烧条件及集灰方式有关。例如：在燃烧煤的发电厂所得的飞灰中，除含有未烧尽的煤粒外，还含有大量硅、铁、铝、钙、镁、钠、钾、硫的氧化物以及各种微量元素。飞灰对大气污染危害极大，必须采取设除尘装置等措施予以除去。可用作处理污水的吸附剂或助滤剂。

物理性质：

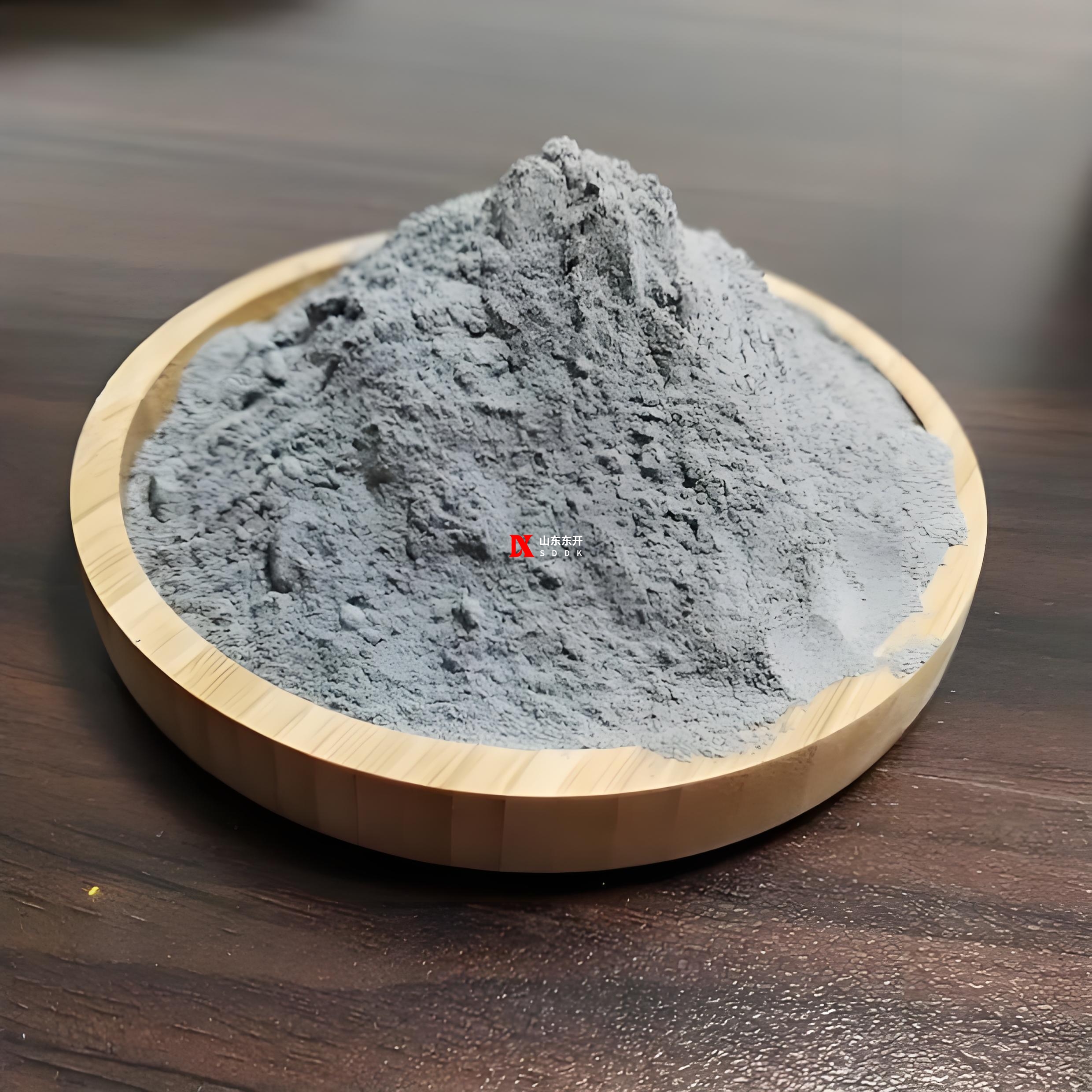

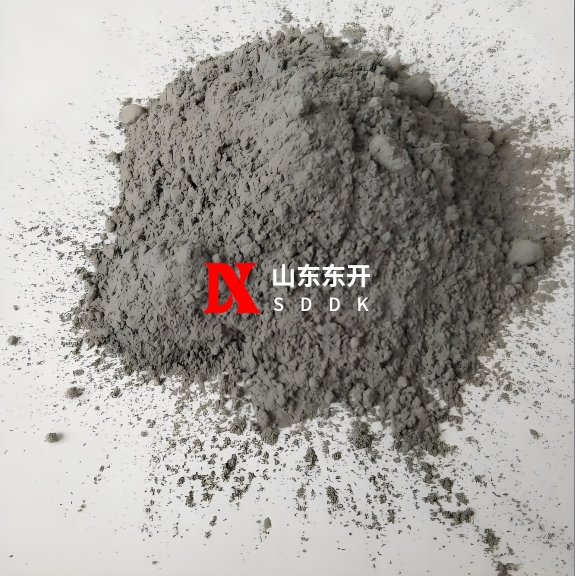

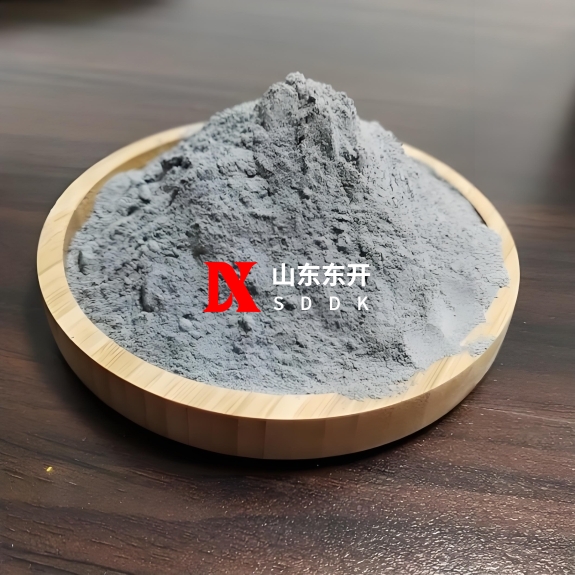

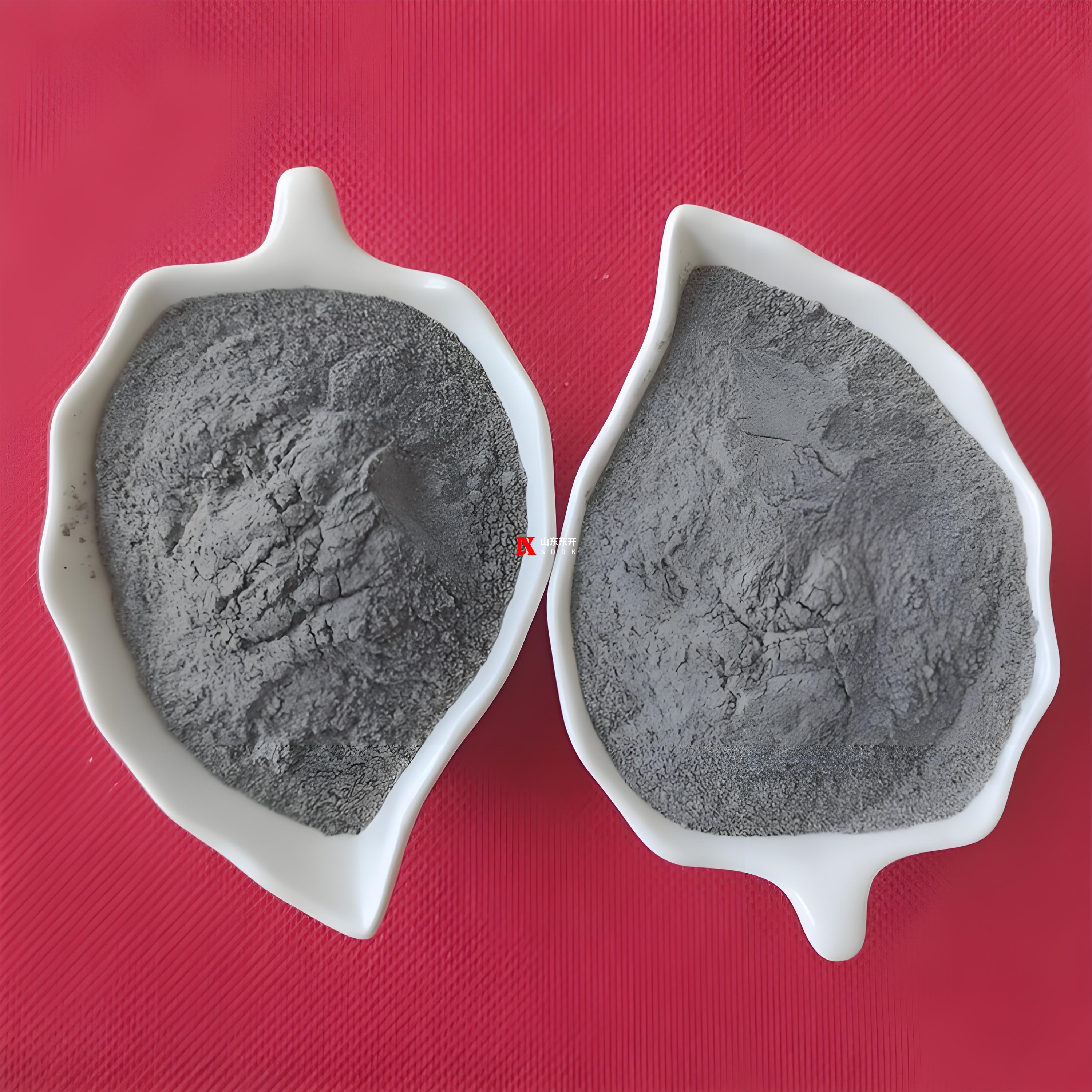

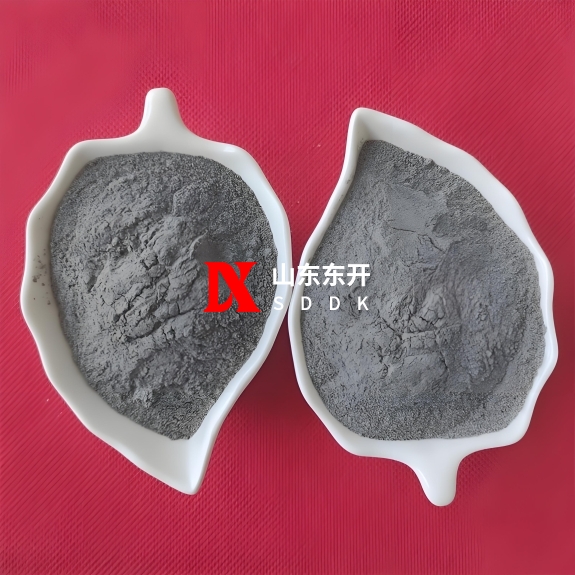

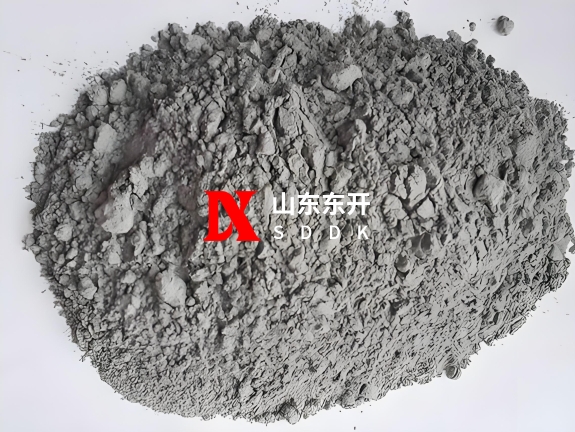

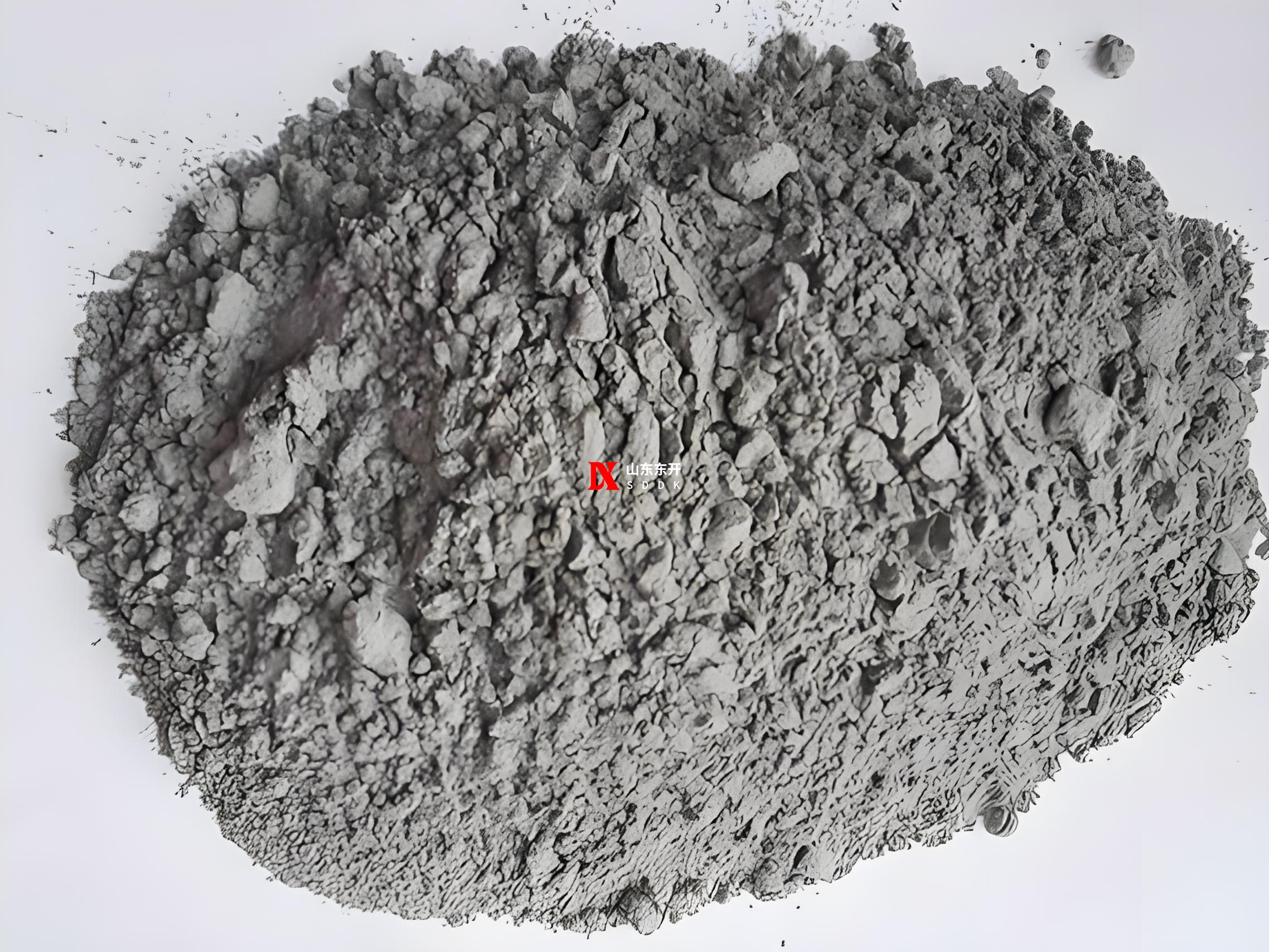

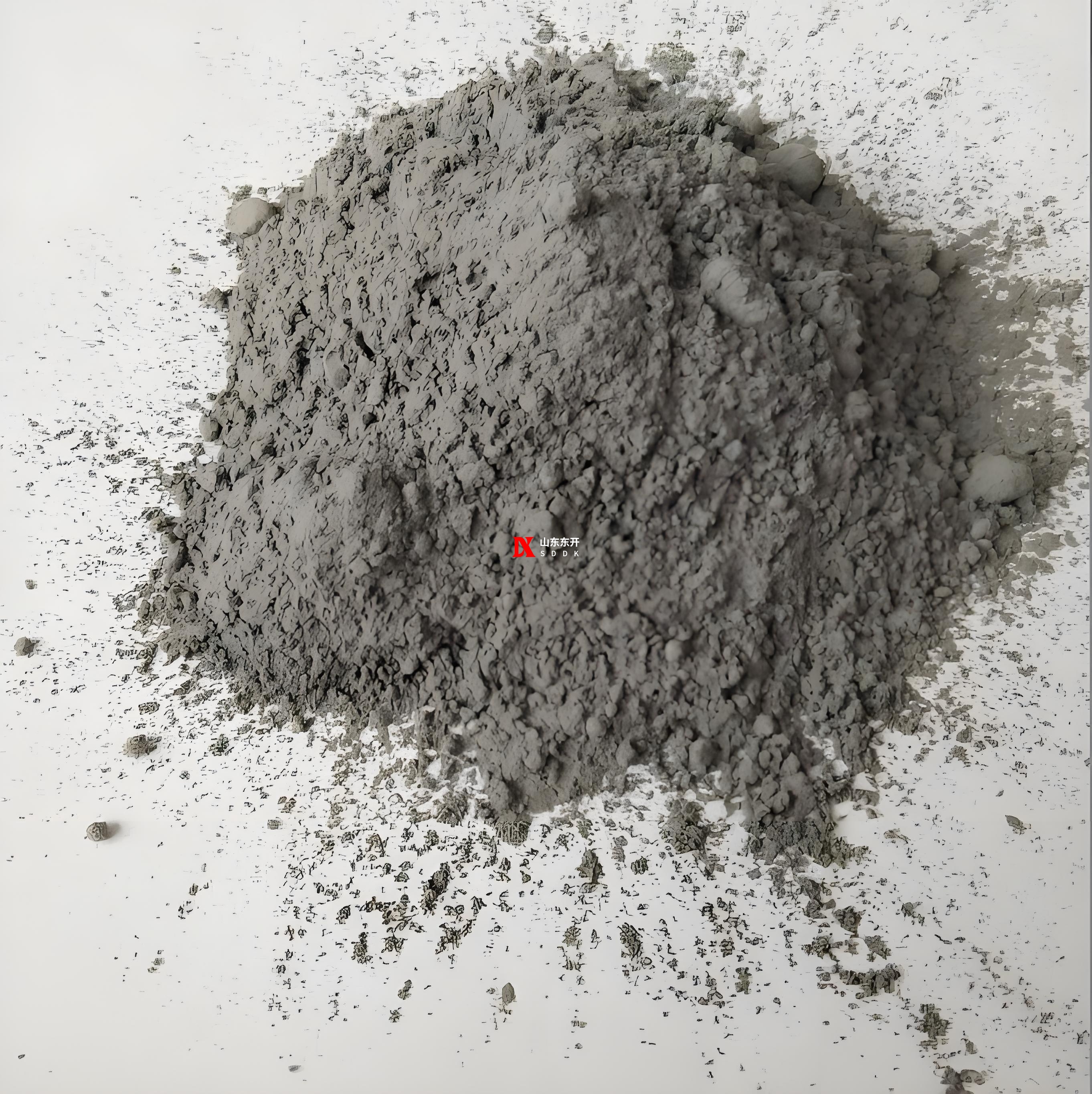

‌外观与颜色‌：通常呈灰色或灰白色粉末状，颜色深浅与含碳量相关，含碳量越高颜色越深。

‌粒度分布‌：颗粒细小，粒径多在1-100微米之间，比表面积通常为200-600 m²/kg。

‌密度与堆积密度‌：真实密度约2.1-2.6 g/cm³，堆积密度500-900 kg/m³。

‌孔隙结构‌：颗粒内部孔隙率达50%-70%，吸水性较高。

化学性质：

‌主要成分‌：含40%-60%二氧化硅（SiO₂）、15%-40%氧化铝（Al₂O₃）、5%-15%氧化铁（Fe₂O₃）及1%-10%氧化钙（CaO）。

‌       矿物组成‌：以玻璃体（50%-80%）为主，包含莫来石、石英等晶体矿物。
